粉末材料體積表面電阻測量儀

一、符合標準：

GB/T 1410-2006《 固體絕緣材料體積電阻率和表面電阻率試驗方法》

ASTM D257-99《絕緣材料的直流電阻或電導試驗方法》

GB/T 10581-2006 《絕緣材料在高溫下電阻和電阻率的試驗方法》

GB/T 1692-2008 《硫化橡膠 絕緣電阻率的測定》

GB/T 2439-2001《硫化橡膠或熱塑性橡膠 導電性能和耗散性能電阻率的測定》

GB/T 12703.4-2010 《紡織品 靜電性能的評定 第４部分：電阻率》

GB/T 10064-2006_《測定固體絕緣材料絕緣電阻的試驗方法》

二、概述

    本儀器既可測量高電阻，又可測微電流。采用了美國Intel公司的大規模集成電路,使儀器體積小、重量輕、準確度高。數字液晶直接顯示電阻值和電流。電阻量限從1×10⁴Ω ～1×10¹⁸ Ω，是目前國內測量范圍寬，準確度高的數字超高阻測量儀。電流測量范圍為2×10^-4 ～1×10^-16Ａ。機內測試電壓為10V/50V/100V/250V/500V/1000V任意可調。本儀器具有精度高、顯示迅速、性好穩定、讀數方便， 適用于橡膠、塑料、薄膜、及粉體、液體、及固體和膏體形狀的各種絕緣材料體積和表面電阻值的測定。

粉末材料體積表面電阻測量儀

三、技術指標

1、電阻測量范圍：1 ×10⁴Ω ～1×10¹⁸Ω。

2、電流測量范圍：2×10^-4A～1×10^-16A

3、顯 示 方 式： 32位LED液晶屏顯示

4、內置測試電壓： 10V 、50V、100V、250、500、1000V

5、基本準確度：1%

6、使用環境： 溫度：0℃～40℃，相對濕度<80%

7、機內測試電壓： 10V/50V/100/250/500/1000V 任意切換

8、供電形式： AC 220V，50HZ，功耗約5W

9、儀器尺寸： 285ｍｍ× 245ｍｍ× 120 mm

10、質量： 約2.5KG

11.  準確度: 準確度優于下表:

( 超出有效顯示范圍時誤差有可能增加)測試電流準確度與電阻相同

四、操作方式

★BEST-121體積、表面電阻率測定儀是一臺能測量*電阻和非常微弱電流的精密儀器是因為機器內有一個超高性能的靜電計放大器，盡管儀器有多種保護措施，這個超高性能的靜電放大器在以下這些不正確操作使用中均可能因過大電流沖擊、過電壓或放電等永jiu損壞或降低其測量精度與性能。

五、典型應用

1、測量絕緣材料電阻(率)

2、測量防靜電材料的電阻及電阻率

3、測量計算機房用活動地板的系統電阻值

4、測量防靜電鞋、導電鞋的電阻值

5、光電二極管暗電流測量

6、物理,光學和材料研究

六、標準配置：

1、測試儀器：1臺

2、.電源線：1條

3、測量線：3根（屏蔽線、測試接線、接地線）

4、使用說明書：1份

七、備注：

本儀器配不同的測量電極（夾具）可以測量不同材料（固體、粉體或液體）的體積電阻率和表面電阻率或電導率，*符合國家標準GB1410－2006固體電工絕緣材料絕緣電阻、體積電阻系數和表面電阻試驗方法，ASTM D257 絕緣材料的直流電阻或電導試驗方法　等標準要求。

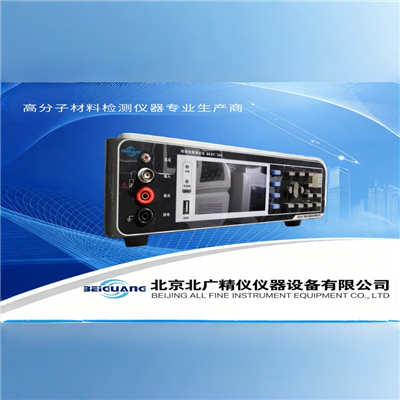

121外觀圖：

顯示界面：

操作方式：

1、電流先手動調零

2、調整測試電壓

3、旋轉電阻波蕩觀察數值

4、讀取電阻值

5、根據電阻值按以下公式求出

（1）體積電阻率

式中：P_V——體積電阻率，單位為歐姆厘米（Ω.cm）；

R_X——按測得的體積電阻，單位為歐姆（Ω）；

A——是被保護電極的有效面積，單位為平方米（m²）或（平方厘米（cm²））

h——試樣的平均厚度，單位為米或厘米

（2）表面電阻率計算：

表面電阻率計算公式如下：

式中：P_s——體積電阻率，單位為歐姆米（Ω.cm）；

R_X——按測得的表電阻，單位為歐姆（Ω）；

P——是被保護電極的有效周長，單位為米或（厘米）

g——兩電極之間的距離，單位為米或厘米

八、  使用注意事項

★高阻測量一定要嚴格按使用方法步聚進行，否則有可能造成儀器永jiu損壞或電人。

8.1 應在“Rx”兩端開路時調零（主機開機）

如接在電阻箱或被測量物體上時調零后測量會產生很大的誤差。一般一次調零后在測試過程中不需再調零，但改變測量電壓后可能要重新調零。

8.2 禁止將“Rx”兩端短路，以免微電流放大器受大電流沖擊

8.3 在測試過程中不要隨意改動測量電壓，

★隨意改動測量電壓可能因電壓的過高或電流過大損壞被測試器件或測試儀器，而且有的材料是非線性的，即電壓與電流是不符合歐姆定律，有改變電壓時由于電流不是線性變化，所以測量的電阻也會變化。

8.4 測量時從低次檔逐漸拔往高次檔

★每撥一次稍停留1～2秒以便觀察顯示數字，當有顯示值時應停下，記錄當前的數字即是被測電阻值。若顯示“1”時，表示欠量程應往高次檔拔。直到有顯示數字時為止。當有顯示數字時不能再往高次檔撥，否則有可能損壞儀器(機內有過電流保護電路)。除1⁰⁴ Ω檔之外，當顯示低于1.99，表示過量程應換低檔!

8.5 大部分絕緣材料，特別是防靜電材料的電阻值在加電壓后會有一定變化而引起數字變化

★由于本儀器的分辯率很高，因而會引起顯示值的末尾幾位數也變化，這不是儀器本身的問題，而是被測量對象的導電機理復雜而使得阻值有些變化。在這種情況下往往取2位有效數就夠了。

8.6 接通電源后，手指不能觸及高壓線的金屬部分

★本儀表有二連根線:高壓線(紅)和微電流測試線。在使用時要注意高壓線，開機后人不能觸及高壓線，以免電人或麻手。

8.7 測試過程中不能觸摸微電流測試端

★微電流測試端怕受到大電流或人體感應電壓及靜電的沖擊。所以在開機后和測試過程中不能與微電流測試端接觸，以免損壞儀表。

8.8 在測量高阻時，應采用屏蔽盒將被測物體屏蔽.

★在測量大于10¹⁰ Ω以上時，為防止外界干擾面而引起讀數不穩。

8.9 每次測量完時應將量程開關撥回“10⁴ ”檔再進行下次測試

在測量時應逐漸將量程開關撥到高阻檔，測量完時應將電流電阻量程、電壓量程開關撥回低檔。以確保下次開機時量程開關處在低阻量程檔。

★人體一般可以帶上幾千甚至幾萬伏靜電！

九、三電極接線說明

測量電阻可用二電極，一個接高壓電極，另一個接電流電極就行了，儀器的地線用于屏蔽用，在測量高電阻時要與屏蔽箱的地相接以防干擾。測量低電阻時可以不用。國家標準 GB1410《 固體絕緣材料絕緣體積電阻率和表面電阻率試驗方 法》中推薦一種三電極測量方法：

它是由三個獨立的電極組成:

1.中心為圓柱體,直徑為50mm, 標準中沒有規定高度，但一般是40mm

2.圓柱體外為一圓環,圓環內徑為60mm,外徑為80mm, 標準中沒有規定高度，但一般 是40mm

3.底為一平板, 直徑為100mm的圓板. 標準中沒有規定厚度，但一般為5mm

如果使用這種三電極測量材料表面電阻或體積電阻，可以按下圖接線：

1. 測表面電阻：（電流流過被測量物體表面時測得的電阻）

儀器高壓輸出（紅）接圓環電極

儀器電流輸入端（芯線）接圓柱電極

儀器地（黑，屏蔽線）接圓盤電極

1. 測體積電阻：（電流流過被測量物體體內時測得的電阻）

儀器高壓輸出（紅）接圓盤電極

儀器電流輸入端（芯線）接圓柱電極

儀器地（黑，屏蔽線）接圓環電極
